变电站配电装置、继电保护装置仿真实验

【面向专业】

电气工程及其自动化专业

【所属课程】

供配电技术

【实验目标】

熟练地掌握电气主接线、各电压等级的母线、进出线、电压互感器、电流互感器、避雷器、电抗器、电容器、高压熔断器、阻波器、滤波器、站用变压器等设备的主要功能及相关的二次控制、保护、信号及测量回路；按变电站实际的保护配置情况，对主要的保护装置进行仿真，并能以模块方式切换保护配置。

【实验类型】

基本型

【实验意义】

向学生提供正常、异常和紧急状态的实际现场环境，经培训后能够按照现场相关规程熟练地掌握变电站配电装置、继电保护装置正常运行的全部操作，学会处理异常、紧急事故的技能，训练应急能力，确保电网安全、经济运行。

【实验方式】

学生通过对主要课程内容的学习，上机进行变电站仿真操作实验，熟练地掌握变电站配电装置、继电保护装置正常运行的全部操作以及异常情况的处理。

【教学流程及学习效果】

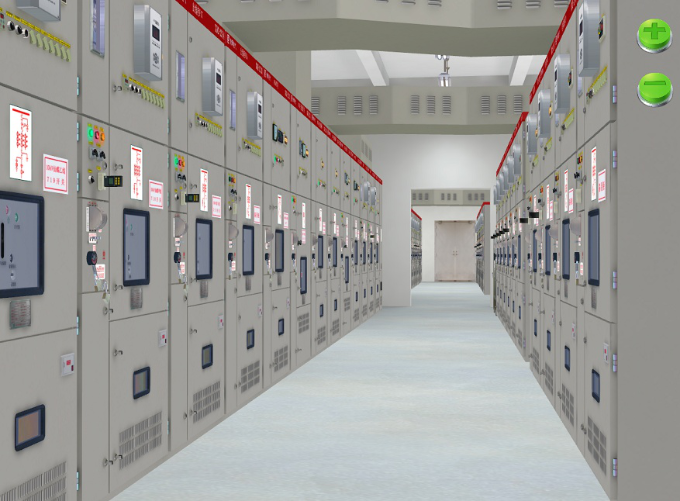

（1）配电装置：

仿真范围：电气主接线、各电压等级的母线、进出线、电压互感器、电流互感器、避雷器、电抗器、电容器、高压熔断器、阻波器、滤波器、站用变压器等设备的主要功能及相关的二次控制、保护、信号及测量回路。

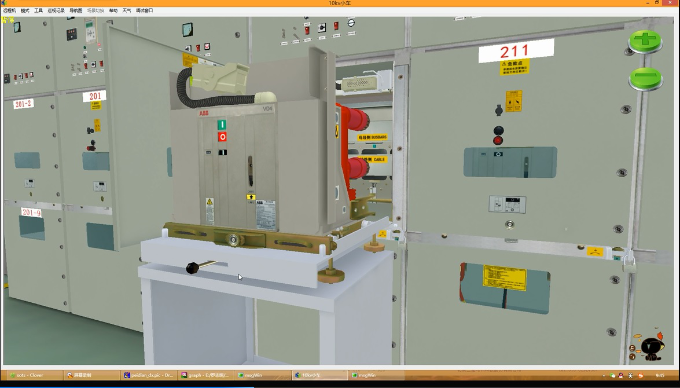

仿真程度：能正确反映正常和事故情况下，各种电气设备的运行工况和潮流。当运行人员发出操作指令后，相关设备应有正确的响应；若发出的是误操作指令，则应按“五防”规则闭锁并提示错误。解锁后操作有效，能正确反映误操作的各种后果。

（2）继电保护及自动装置

仿真范围：按变电站实际的保护配置情况，对主要的保护装置进行仿真，并能以模块方式切换保护配置。

仿真程度：按定值动作的保护及装置：保护的动作以潮流计算、短路电流和整定计算值为依据；按逻辑动作的保护及装置：保护的动作按逻辑判断。继电保护及自动装置应保证其动作特性、复归特性和时间特性与实际装置一致；发生故障或设备异常时，保护装置应能正确反映动作的选择性，并考虑相邻元件的保护配合；保护的动作以仿真软件实际短路电流和整定计算值为依据，每套保护所具有的整定值、动作机理与实际现场一致；继电保护或自动装置的运行操作、启停切换、定值调整、信号指示、信号复归、动作报告等功能及其操作界面与实际装置一致。操作熔丝、小开关、压板、端子、键盘
